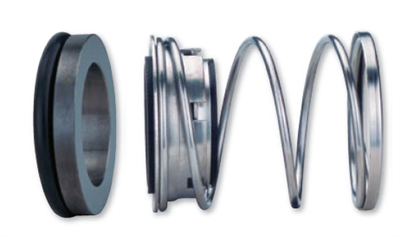

John Crane 2100 2100 K 2100n joint mécanique

1, Paramètres de travail
Température: -20 ~ 150 degrés
Pression: inférieure ou égale à 1,2 MPa
Vitesse: inférieure ou égale à 10 m / s

2, matériaux
Anneau statique: V1, Q1, Q2, Q3, U1, U2, A, B
Anneau dynamique: Q1, Q2, Q3, U1, U2, A, B
Pièces en caoutchouc: V, P, E, A
Ressorts et parties structurelles: F, G, G1, M

3, médias applicables:Eau propre, eaux usées, huile et autres milieux faiblement corrosifs.

4, Directions:Le joint mécanique FXMG est conçu avec une grande structure de transmission de ressort. Il peut résoudre efficacement le problème de la vision gênante dans un espace serré et est facile à installer.
Ce joint mécanique est une conception déséquilibrée avec un grand ressort et une grande fourche en caoutchouc. Il peut résoudre efficacement les problèmes d'une légère usure de la manche et des limitations de l'espace.
Le principe de ce joint mécanique est qu'après que l'arbre tournait, le caoutchouc tenant l'arbre tourne. Le caoutchouc est un tout, et la rotation de l'anneau dynamique est entraînée par le caoutchouc, ce qui assure mieux le scellement du caoutchouc et de l'anneau dynamique, et peut également augmenter la flottaison de l'anneau dynamique, qui peut bien répondre à l'effet d'étanchéité de la pompe. La conception de la fourche de décalage rend la transmission plus efficace, augmentant ainsi la force de transmission de l'anneau dynamique et réduisant considérablement le problème de la fatigue ou de la déchirure du caoutchouc en raison de la torsion du terme long -. Le grand ressort fournit le scellage initial du joint mécanique et la compensation de l'anneau dynamique pendant l'utilisation. La hauteur du grand ressort est relativement grande, et il n'est pas facile de bloquer le ressort dans un milieu contenant une petite quantité de particules, faisant ainsi durer le joint mécanique.
La partie de l'anneau statique utilise un joint en forme L - pour sceller l'anneau statique et le siège d'assemblage statique. Étant donné que le joint en forme de L - a une surface de contact plus large que le cycle O -, il peut mieux augmenter le frottement de l'anneau statique et assurer les performances d'étanchéité et d'arrêt de l'anneau statique.

5, notre entreprise a une solide équipe de conception et de développement, qui peut recommander et personnaliser les produits de phoque mécanique qui vous conviennent plus en fonction des différents besoins des clients.
